TRANSPORTE Y ELEVACIÓN
ELEMENTOS DE TRANSPORTE NORMALIZADOSDESCARGAR FICHA TÉCNICA

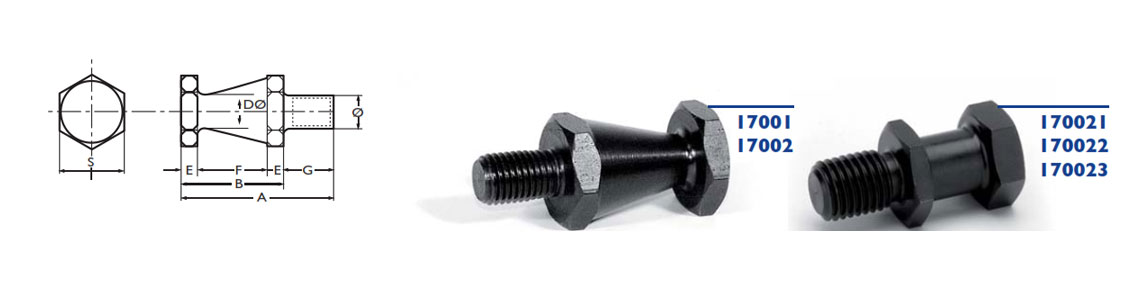

| REF. | Kp | Ø(mm) | S(mm) | DØ(mm) | A(mm) | B(mm) | E(mm) | F(mm) | G(mm) |
| 17001 | 100 | M-16 | 32 | 16 | 76 | 51 | 8 | 35 | 20 |
| 17002 | 150 | M-20 | 41 | 20 | 90 | 60 | 10 | 40 | 25 |
| 170051 | 1000 | M-24 | 36 | 25 | 78 | 40 | 8 | 25 | 34 |
| 170022 | 1500 | M-30 | 41 | 32 | 95 | 50 | 10 | 32 | 40 |
| 170023 | 2500 | M-36 | 50 | 40 | 118 | 63 | 12 | 40 | 50 |
| REF. | Kp |
DØ (mm) |
A (mm) |
B (mm) |
C (mm) |
E (mm) |
G (mm) |
I (mm) |
L (mm) |
M (mm) |
N (mm) |
dØ (mm) |
| 17003 | 150 | 40 | 115 | 52 | 63 | 38 | 16 | 12 | 13 | 30 | – | 10,5 |
| 17004 | 300 | 50 | 120 | 50 | 70 | 50 | 18 | 20 | 15 | 35 | 25 | 10,5 |
| 17005 | 600 | 60 | 145 | 65 | 80 | 60 | 22 | 30 | 16 | 40 | 30 | 12,5 |
| 17006 | 1000 | 70 | 155 | 65 | 90 | 70 | 30 | 30 | 20 | 40 | 34 | 16,5 |
| 17007 | 1500 | 80 | 165 | 65 | 100 | 80 | 37 | 40 | 20 | 50 | 40 | 16,5 |
| 17008 | 2000 | 100 | 195 | 75 | 120 | 100 | 50 | 40 | 38 | 52 | 56 | 20,5 |
